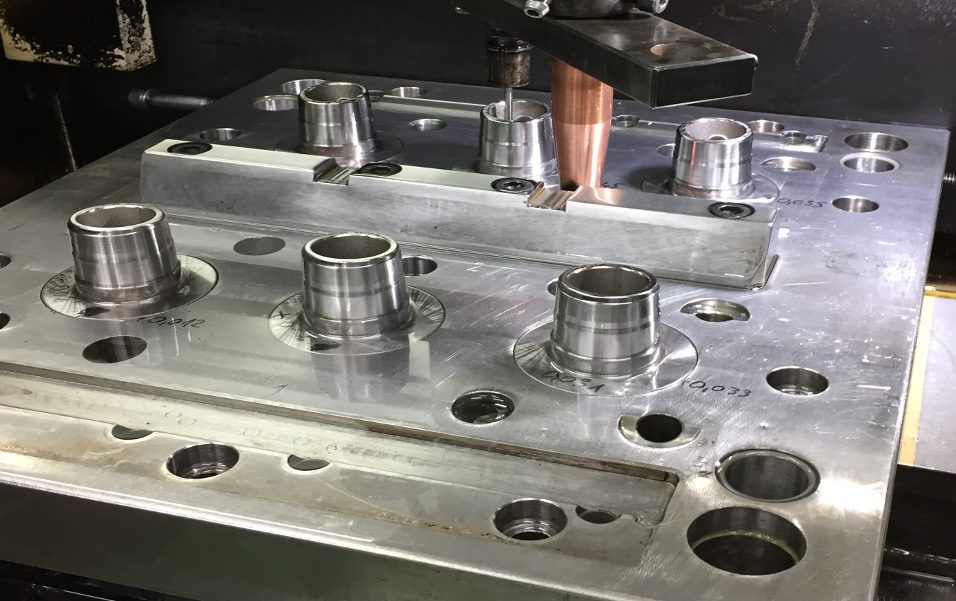

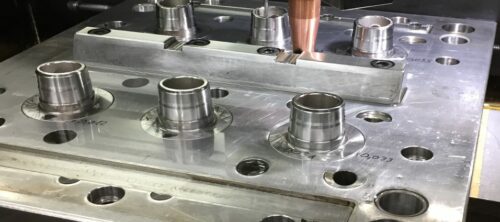

Czym jest elektrodrążarka drutowa i jak działa?
Elektrodrążarka drutowa (wire EDM) to obrabiarka do cięcia metali za pomocą cienkiego drutu molibdenowego lub mosiężnego pod napięciem elektrycznym. Drut o średnicy 0,1–0,3 mm pełni rolę elektrody — nie dotyka materiału bezpośrednio, lecz generuje serię wyładowań elektrycznych (iskier), które stopniowo usuwają metal w szczelinie roboczej. Cały proces odbywa się w kąpieli dielektrycznej (woda dejonizowana), która chłodzi strefę obróbki i odprowadza produkty erozji.
Drutówka tnie każdy materiał przewodzący prąd — niezależnie od jego twardości. To kluczowa przewaga nad frezowaniem: elektrodrążarka drutowa równie łatwo wycina kształt ze stali miękkiej, jak i ze stali hartowanej do 65 HRC, węglików spiekanych czy stopów tytanu. Nie występują siły skrawania, więc nie ma odkształceń detalu — nawet przy cienkościennych elementach.
W GEMET elektrodrążarka drutowa to nieodłączne uzupełnienie naszego parku frezarek CNC. Stosujemy ją wszędzie tam, gdzie wymagana jest:
Najwyższa precyzja cięcia
Nasze elektrodrążarki FANUC ROBOCUT osiągają dokładność pozycjonowania ±0,005 mm i chropowatość powierzchni Ra 0,2 µm. To poziom nieosiągalny dla większości frezarek — kluczowy przy produkcji wykrojników, tłoczników i narzędzi precyzyjnych.
Obróbka bez naprężeń
Drążenie drutowe nie generuje sił mechanicznych ani znacznego ciepła w detalu. Nie ma ryzyka odkształceń, mikropęknięć ani zmian struktury materiału — szczególnie ważne przy stali hartowanej, gdzie każde naprężenie termiczne może obniżyć trwałość narzędzia.
Elektrodrążarki drutowe w parku maszynowym GEMET
FANUC ROBOCUT — seria α (alpha):
- FANUC ROBOCUT α-C400iA — elektrodrążarka drutowa o zakresie roboczym 400×300×255 mm. Sterowanie CNC FANUC 31i-WB z funkcjami automatycznego nawlekania drutu i kompensacji zużycia. Idealna do cięcia stempli wykrojników i elementów form wtryskowych.
- FANUC ROBOCUT α-C600iA — większy model z przestrzenią roboczą 600×400×310 mm, przystosowany do obróbki większych detali: płyt matrycowych, prowadnic tłoczników i elementów oprzyrządowania o dużych gabarytach.
Możliwości techniczne naszych drutówek:
- Dokładność cięcia — ±0,005 mm (5 µm) w warunkach powtarzalnych
- Chropowatość powierzchni — od Ra 0,2 µm po wielokrotnym przejściu wykończającym
- Maksymalna grubość cięcia — do 310 mm w zależności od modelu
- Średnica drutu — 0,1–0,3 mm (standardowo 0,25 mm mosiężny)
- Cięcie stożkowe — możliwość cięcia pod kątem do ±30° dzięki niezależnemu sterowaniu prowadnic UV
Automatyczne nawlekanie drutu (AWF):
- System AWF — automatyczne nawlekanie drutu po zerwaniu lub przy rozpoczynaniu nowego cięcia. Pozwala na pracę bezobsługową w trybie nocnym i weekendowym, co skraca czas realizacji zlecenia i obniża koszt.
- Otwory startowe — drutówka wymaga otworu startowego o średnicy min. 0,3 mm. Wykonujemy je na naszych elektrodrążarkach wgłębnych lub wiertarkach.
Jakie materiały tniemy na elektrodrążarce drutowej?
Elektrodrążarka drutowa tnie każdy materiał przewodzący prąd elektryczny — niezależnie od jego twardości. To fundamentalna przewaga nad obróbką skrawaniem:
Stal hartowana (50-65 HRC)
Najczęstszy materiał na naszych drutówkach. Wycinamy stemple wykrojników, matryce tłoczników, wkładki formujące i elementy prowadzące ze stali hartowanej. Drutówka tnie stal hartowaną z taką samą łatwością jak stal miękką — twardość materiału nie wpływa na prędkość ani jakość cięcia.
Stal narzędziowa (NC6, NC10, WCL, 1.2379, 1.2343)
Stale do wykrojników, tłoczników i form wtryskowych — zarówno przed, jak i po obróbce cieplnej. Drutówka pozwala wyciąć profil stempla lub matrycy po hartowaniu, co eliminuje ryzyko deformacji podczas obróbki cieplnej.
Węgliki spiekane (HM, carbide)
Materiał o twardości 80-92 HRA, nieosiągalny dla frezarek konwencjonalnych. Elektrodrążarka drutowa wycina z węglików spiekanych stemple, matryce i elementy prowadzące narzędzi tłoczących i wykrojników progresywnych.
Stale szybkotnące (HSS)
Stale M2, M35, M42 stosowane na stemple o wysokiej odporności na ścieranie. Drutówka pozwala na precyzyjne wycięcie profilu bez odpuszczania materiału — co zachowuje pełną twardość i trwałość narzędzia.
Tytan i stopy tytanu
Materiały stosowane w medycynie, lotnictwie i motorsporcie. Drążenie drutowe tytanu wymaga odpowiednich parametrów (niższe napięcie, wolniejsze posuwy), ale zapewnia czystą krawędź bez strefy wpływu ciepła.
Miedź, mosiądz, aluminium
Elektrodrążarka drutowa tnie również metale miękkie — używamy jej tam, gdzie wymagana jest precyzja nieosiągalna na frezarce, np. przy cięciu mikrootworów, szczelin i skomplikowanych konturów w elektrodach miedzianych.
Zastosowania elektrodrążarki drutowej w GEMET
Drutówka w naszym zakładzie pracuje głównie na potrzeby narzędziownictwa, ale realizujemy zlecenia z wielu branż:
Wykrojniki i tłoczniki
Wycinanie stempli, matryc, płyt tnących i prowadzących ze stali hartowanej i węglików spiekanych. Elektrodrążarka drutowa to podstawowe narzędzie w produkcji narzędzi do obróbki plastycznej — zapewnia dokładność profilu niemożliwą do osiągnięcia frezowaniem. Realizujemy wykrojniki proste, progresywne i zespolone.
Formy wtryskowe
Cięcie wkładek formujących, segmentów suwakowych, elementów wypychaczy i prowadnic. Drutówka pozwala na precyzyjne dopasowanie elementów formy z tolerancją rzędu mikro metrów, co jest kluczowe dla szczelności i trwałości formy.
Elementy maszyn i przyrządów
Wycinanie prowadnic liniowych, klinów, wkładek ślizgowych i elementów pasowanych ze stali hartowanej. Drutówka zapewnia idealną prostoliniowość cięcia na całej grubości materiału.
Elektrody do drążenia wgłębnego
Wycinanie grafitowych i miedzianych elektrod o złożonych profilach na potrzeby elektrodrążarek wgłębnych. Kombinacja drutówki i drążarki wgłębnej pozwala na obróbkę najbardziej wymagających kształtów.
Prototypy i części specjalne
Szybkie wycinanie prototypów z materiałów trudnoobrabialnych. Drutówka nie wymaga specjalnych narzędzi — wystarczy program i drut. Zmiana kształtu to zmiana programu, bez kosztów oprzyrządowania.
Cięcie stożkowe i kształtowe
Nasze elektrodrążarki FANUC ROBOCUT pozwalają na cięcie pod kątem do ±30°. Wykorzystujemy to przy produkcji matryc o stożkowym profilu tnącym, stempli z podcięciami i elementów o zmiennym przekroju na grubości.
Jak wygląda proces realizacji zlecenia?
1. Zapytanie ofertowe — wyślij rysunek techniczny (PDF, DWG, DXF) lub model 3D (STEP, IGES) na adres biuro@gemet.info. Podaj materiał, twardość (jeśli po hartowaniu), ilość sztuk i wymagane tolerancje.
2. Analiza technologiczna — nasz technolog ocenia, czy detal nadaje się do drążenia drutowego (materiał przewodzący, geometria pozwalająca na przejście drutu) i dobiera strategię cięcia: liczbę przejść, grubość drutu i parametry.
3. Programowanie — przygotowanie programu CNC na podstawie rysunku. Uwzględniamy kompensację szczeliny iskrowej, otwory startowe i kolejność cięć optymalizującą dokładność (minimalizacja naprężeń wewnętrznych).
4. Drążenie drutowe — obróbka na elektrodrążarce FANUC ROBOCUT. Pierwszy przejazd (roughing) wycina kształt z naddatkiem, kolejne przejścia (trimming) wykończają powierzchnię do wymaganej precyzji i chropowatości.
5. Kontrola jakości — pomiar gotowego detalu na stanowisku pomiarowym. Weryfikujemy profil, wymiary i chropowatość powierzchni. Na życzenie dostarczamy raport pomiarowy.
6. Wysyłka lub odbiór — detale pakujemy z zabezpieczeniem antykorozyjnym (stal hartowana wymaga ochrony przed wilgocią) i wysyłamy kurierem lub umożliwiamy odbiór osobisty.
Dlaczego warto zlecić drążenie drutowe w GEMET?
Maszyny FANUC ROBOCUT — japońska precyzja i niezawodność. Dokładność ±0,005 mm, automatyczne nawlekanie drutu i możliwość pracy bezobsługowej.
45 lat doświadczenia w narzędziownictwie — od 1978 roku produkujemy wykrojniki, tłoczniki i formy wtryskowe. Drutówka to jedno z naszych podstawowych narzędzi — znamy jej możliwości i ograniczenia.
Kompleksowa obróbka w jednym miejscu — łączymy drążenie drutowe z frezowaniem CNC, drążeniem wgłębnym, szlifowaniem i toczeniem. Nie musisz szukać wielu podwykonawców.
Praca bezobsługowa 24/7 — dzięki automatycznemu nawlekaniu drutu nasze elektrodrążarki pracują również w nocy i w weekendy, co skraca czas realizacji zlecenia.
Od 1 sztuki — realizujemy zarówno pojedyncze detale prototypowe, jak i serie narzędzi. Bez minimalnej ilości zamówienia.
Najczęściej zadawane pytania o elektrodrążarkę drutową
Czym różni się elektrodrążarka drutowa od wgłębnej?
Elektrodrążarka drutowa (drutówka) tnie materiał ciągłym drutem, który przechodzi przez detal — wycinając kontur jak wyrzynarka. Elektrodrążarka wgłębna odwzorowuje kształt elektrody w materiale, tworząc gniazda i zagłębienia. Drutówka nadaje się do cięcia profili na wylot, a drążarka wgłębna do tworzenia zamkniętych wnęk i kształtów 3D.
Jakie tolerancje można osiągnąć na drutówce?
Na naszych elektrodrążarkach FANUC ROBOCUT standardowo osiągamy dokładność ±0,005 mm (5 µm). Chropowatość powierzchni po cięciu wykończającym to Ra 0,2-0,4 µm. Dokładne parametry zależą od materiału, grubości detalu i liczby przejść wykończających.
Czy drutówka tnie każdy metal?
Elektrodrążarka drutowa tnie każdy materiał przewodzący prąd elektryczny — niezależnie od twardości. Dotyczy to stali hartowanej (do 65 HRC), węglików spiekanych, stali szybkotnących HSS, tytanu, miedzi, mosiądzu i aluminium. Nie tnie natomiast ceramiki, tworzyw sztucznych i innych materiałów nieprzewodzących.
Ile kosztuje cięcie na elektrodrążarce drutowej?
Koszt drążenia drutowego zależy od materiału, grubości detalu, długości konturu cięcia, wymaganej dokładności i liczby przejść wykończających. Drutówka jest droższa za godzinę niż frezarka CNC, ale przy stali hartowanej i węglikach spiekanych często jest jedyną metodą — lub tańszą niż alternatywa (frezowanie HSC + szlifowanie). Wyślij rysunek, a wycenimy zlecenie.
Co to jest drutówka?
Drutówka to potoczna nazwa elektrodrążarki drutowej (wire EDM). Nazwa pochodzi od cienkiego drutu mosiężnego lub molibdenowego, który służy jako narzędzie tnące. W branży narzędziowniczej i obróbki metali określenia „drutówka”, „elektrodrążarka drutowa” i „wire EDM” są stosowane zamiennie.
Jaki jest czas realizacji zlecenia na drutówce?
Standardowy czas realizacji to 5-10 dni roboczych, ale dzięki pracy bezobsługowej maszyn (automatyczne nawlekanie drutu) możemy realizować zlecenia szybciej. Proste detale — od 3 dni roboczych. Przy pilnych zleceniach oferujemy tryb ekspresowy — skontaktuj się z nami po szczegóły.
